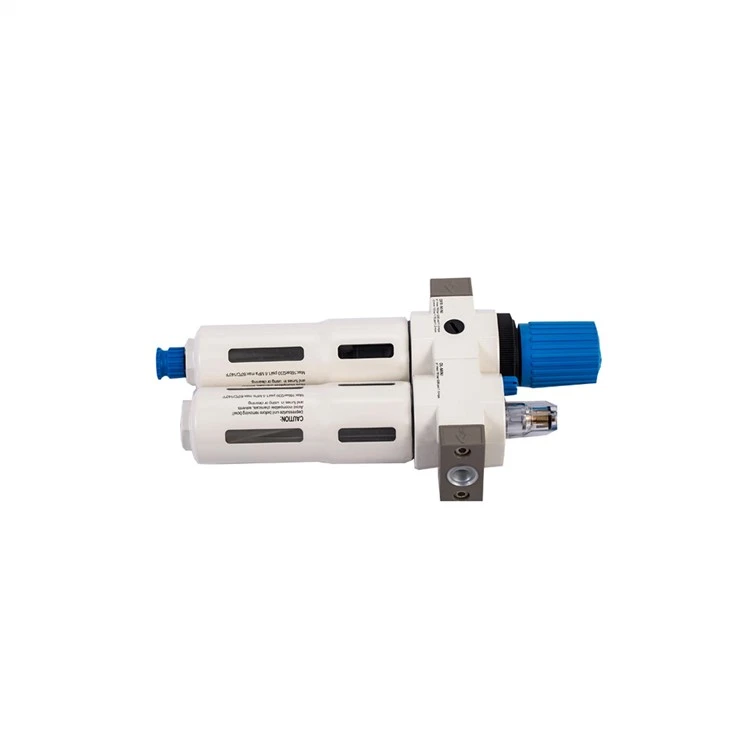

واحد آماده سازی هوا پنوماتیک

تخلیه دستی

فشار کاری 12bar 40um

OU-1/8-MINI

OU-1/4-MINI

OU-3/8-MINI

OU-3/8-MIDI

OU-1/2-MIDI

OU-3/4-MIDI

OU-3/4-MAXI

OU-1-MAXI

فشار کاری 7bar 40um

OU-1/8-7-MINI

OU-1/4-7-MINI

OU-3/8-7-MINI

OU-3/8-7-MIDI

OU-1/2-7-MIDI

OU-3/4-7-MIDI

OU-3/4-7-MAXI

OU-1-7-MAXI

فشار کاری 12bar 5um

OU-1/8-5M-MINI

OU-1/4-5M-MINI

OU-3/8-5M-MINI

OU-3/8-5M-MIDI

OU-1/2-5M-MIDI

OU-3/4-5M-MIDI

OU-3/4-5M-MAXI

OU-1-5M-MAXI

مانومتر

0-12نوار

OMA{0}}/8

OMA{0}}/8

0-7نوار

OMA{0}}/8

OMA{0}}/8

محیط کار

هوای فشرده

ویژگی ساختار

فیلتر با جداکننده آب به اضافه روان کننده ثابت مستقیم به اضافه رگولاتور نوع دیافراگم (MINI، MIDI) به همراه تنظیم کننده پیستون (MAXI)

نوع نصب

نصب لوله / پا

موقعیت مونتاژ

عمودی

اتصال

G1/8"

G1/4"

G3/8"

G3/8"

G1/2"

G3/4"

G3/4"

G1"

نرخ جریان اسمی استاندارد

Ou... (-A)

700

1000

1200

2000

2600

2600

7000

8000

OU--7-(-A)

800

1300

1500

2500

2800

2800

8500

8700

OU--5M-(-A).

600

850

1050

1700

1800

2100

6500

7200

سرعت جریان کوچک

3 لیتر در دقیقه

6 لیتر در دقیقه

10 لیتر در دقیقه

فشار اولیه

تخلیه دستی

1-16نوار

تخلیه خودکار

1.{1}}نوار

فشار کاری

{{0}}.5-12نوار / 0.5-7نوار

درجه فیلتراسیون

40 میلی متر / 5 م

ظرفیت سیال

22 میلی لیتر

43 میلی لیتر

80 میلی لیتر

محدوده دما

0~60 درجه

اطلاعات مواد

محفظه: ریخته گری روی؛ کاسه فیلتر و کاسه روغن: PC؛ محافظ کاسه فلزی: آلیاژ آلومینیوم؛ آب بندی: NBR؛ دستگیره تنظیم: POM
