Hoe kan u 'n posisioneerder op 'n pneumatiese stoomklep installeer?

Haai daar! As 'n verskaffer van pneumatiese stoomkleppe, word ek gereeld gevra hoe om 'n posisioneerder op hierdie kleppe te installeer. Dit lyk miskien soos 'n vreesaanjaende taak, maar met die regte stappe en 'n bietjie weet - hoe kan jy dit glad doen. Laat ons dus delf!

Waarom 'n posisioneerder op 'n pneumatiese stoomklep installeer?

In die eerste plek wonder u miskien waarom u selfs 'n posisioneerder op u pneumatiese stoomklep nodig het. Wel, 'n posisioneerder help om die posisie van die klep akkuraat te beheer. Dit verseker dat die klep oopmaak of sluit tot die presiese mate wat nodig is, gebaseer op die insetsein wat dit ontvang. Dit is baie belangrik in toepassings waar presiese beheer van stoomvloei van kardinale belang is, soos in industriële prosesse of HVAC -stelsels.

Gereedskap en materiale wat u benodig

Voordat u met die installasie begin, versamel die nodige gereedskap en materiale. U benodig 'n moersleutelstel, 'n skroewedraaier, 'n drukmeter, en natuurlik die posisioneerder self. Maak seker dat die posisioneerder versoenbaar is met u pneumatiese stoomklep. U kan die produkspesifikasies nagaan om dit te bevestig. Hou ook 'n paar teflon -band byderhand om die verbindings te verseël en om lekkasies te voorkom.

Stap 1: Voorbereiding

• Sluit die stelsel af: Veiligheid eers! Voordat u met die klep begin werk, moet u die stoomstelsel afskakel. Dit sal voorkom dat enige toevallige stoomvrystelling, wat uiters gevaarlik kan wees, voorkom.
• Depressuriseer die klep: Gebruik 'n drukmeter om die druk in die klep te kontroleer. As daar nog steeds druk is, los dit noukeurig na die veiligheidsprosedures.
• Maak die klep skoon: Gebruik 'n skoon lap om die klepliggaam af te vee. Verwyder enige vuil, puin of roes wat die installasie van die posisioneerder kan beïnvloed.

Stap 2: Monteer die posisioneerder

• Kies die regte ligging: Die posisioneerder moet gemonteer word op 'n plek wat maklik toeganklik is vir onderhoud en aanpassing. Dit moet ook weg wees van enige bronne van hitte of vibrasie wat die werkverrigting daarvan kan beïnvloed.
• Belyn die posisioneerder: Plaas die posisioneerder op die klepaktuator en bring dit behoorlik in lyn. Die meeste posisies het monteergate wat ooreenstem met die aktuator. Gebruik die toepaslike boute en moere om die posisioneerder op sy plek te beveilig. Maak seker dat dit stewig vasgemaak is, maar moenie te veel wees nie, want dit kan die komponente beskadig.

Stap 3: Verbind die lugtoevoer

• Identifiseer die lughawe: Die posisioneerder het lughawe vir die toevoerlug en die uitsetlug. Soek hierdie poorte op die posisioneerder en die klepaktuator.
• Verbind die buis: Gebruik die toepaslike buise om die lugpoorte te verbind. Wend Teflon -band aan op die drade van die buisverbindings om luglekkasies te voorkom. Sorg dat die buis behoorlik sit en vasgemaak is.
• Kyk vir lekkasies: Sodra die verbindings gemaak is, skakel die lugtoevoer by 'n lae druk aan. Gebruik 'n seepwateroplossing om na die verbindings te kyk. As u borrels sien vorm, trek die verbinding vas of pas die Teflon -band aan.

Stap 4: Elektriese verbindings (indien van toepassing)

• Verstaan ​​die bedradingsdiagram: As u posisioneerder 'n elektro -pneumatiese tipe is, sal dit elektriese verbindings hê. Raadpleeg die bedradingsdiagram wat van die posisioneerder voorsien is om te verstaan ​​hoe om die drade aan te sluit.
• Verbind die drade: Gebruik die toepaslike gereedskap om die drade aan die regte terminale op die posisioneerder te koppel. Maak seker dat die verbindings veilig en geïsoleer is om elektriese kortbroek te voorkom.

Stap 5: Kalibrasie

• Aanvanklike opstelling: Sodra die posisioneerder geïnstalleer en gekoppel is, moet dit gekalibreer word. Begin deur die nul- en spanwaardes in te stel volgens die instruksies van die vervaardiger. Die nulwaarde stem ooreen met die volledig geslote posisie van die klep, en die spanwaarde stem ooreen met die volledig oop posisie.
• Verstelling: Gebruik 'n kalibrasie -instrument of die gebou - in verstellingsknoppe op die posisioneerder om die instellings te fyn. U kan 'n drukmeter of 'n vloeimeter gebruik om die prestasie van die klep tydens kalibrasie te monitor.

Stap 6: Toetsing

• Funksie -toets: Voer 'n funksie -toets van die klep na kalibrasie uit. Stuur 'n beheersein na die posisioneerder en let op hoe die klep reageer. Die klep moet volgens die insetsein glad en akkuraat oopmaak en toemaak.
• Lang - termyn toetsing: Begin die stoomstelsel vir 'n rukkie om te verseker dat die posisioneerder en die klep behoorlik werk onder normale werksomstandighede. Monitor die prestasie van die klep en maak die nodige aanpassings.

Verwante produkte

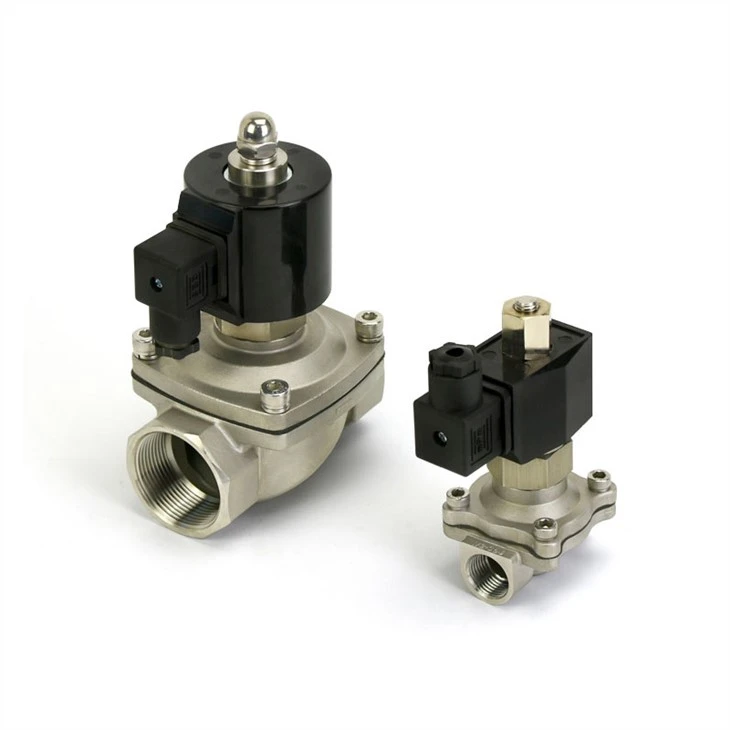

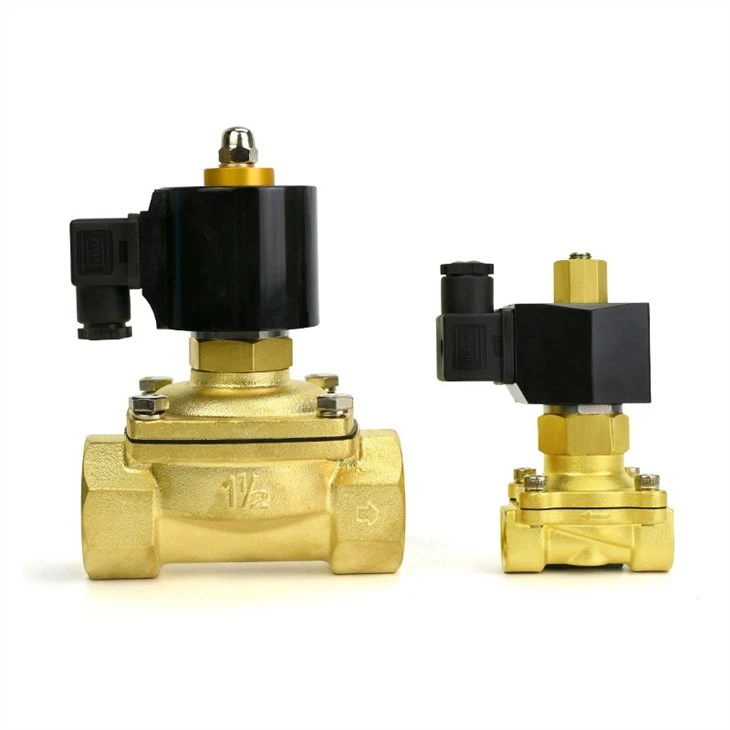

As u op soek is na ander soorte kleppe, bied ons ook 'n reeks produkte van hoë gehalte. Kyk na onsRO -watersuiweraar magneetklep, wat ideaal is vir watersuiweringstelsels. Ons het ook die2 rigting elektriese waterklep normaalweg oopen dieElektriese waterklep 220Vvir verskillende toepassings vir waterbeheer.

Inpak

Die installering van 'n posisioneerder op 'n pneumatiese stoomklep lyk miskien soos 'n ingewikkelde proses, maar as u hierdie stappe noukeurig volg, sal u dit suksesvol kan doen. Onthou, veiligheid is altyd die belangrikste prioriteit, so maak seker dat u al die veiligheidsprosedures tydens die installasie volg. As u enige vrae het of verdere hulp nodig het, moet u huiwer om uit te reik. Ons is hier om u te help met al u klepbehoeftes. Of u nou u bestaande stelsel wil opgradeer of 'n nuwe projek begin, ons kan u die regte produkte en ondersteuning bied. So, hoekom wag? Kontak ons ​​vandag om u vereistes te bespreek en laat ons u projek op koers kry!

Verwysings

• Klepvervaardiger se installasiehandleidings
• Installasie- en onderhoudsgidse vir industriële klep
• Pneumatiese stelselontwerp en handboeke vir probleemoplossing
